| ゴハンタイマー１号 |
使い方
電池を入れると、すぐにスタンバイモード(OFF)になります。ボタンを１回長押しすると、プリセットされたダウンカウンターが動き出します。動作中にボタンを何回か押下すると、プリセットが順次選択されていきます。 |
|
回路図
乾電池２本で動作。LCD用にチャージポンプで5Vを作ります。
動作中の電流は、実測2.3mA
スタンバイ中は0.1μA以下です(手持ちのテスターでは測定不可) |
 |
メイン基板 レイアウト図
プリント基板レイアウトになっていますが、実際はユニバーサル基板で製作します。細紫線はジャンパー線です。
|
 |
| 部品表 |
 |
基板完成図
メイン基板とLCD基板は0.1インチのノリシロでアロンアルファーでくっつけます。LCDへの信号線は、#30くらいのジェフロン線で配線します。 |
 |

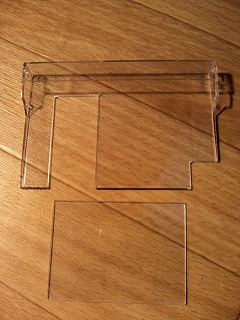

ケース(カセットケース)の加工
電池ボックス(単四)は、高さ方向が少し足りないので、少し天井を高くします。全てアクリルカッターで切断します。ボタンは端にレイアウトした、こうするとケースの加工がとても楽になります。 |
 |
|
|
|
